Conseils de raccordement pour enseigne lumineuse : Lettre Relief vous conseille !
Une enseigne lumineuse peut être composée de lettres ou d’un logo équipés de modules LED, d’une alimentation adaptée et d’un système de câblage préparé selon les caractéristiques du projet.
Selon la configuration choisie, Lettre Relief peut fournir un gabarit de pose, des éléments de fixation, des écarteurs, des connecteurs rapides et les informations de raccordement nécessaires à l’installation de l’enseigne.
Le raccordement et l’installation doivent être réalisés conformément aux indications fournies avec la commande, aux caractéristiques du matériel et aux règles applicables au lieu d’installation.
Comprendre le principe d’alimentation
Les lettres lumineuses et les logos peuvent être équipés de modules LED alimentés en basse tension par une alimentation adaptée au projet.
Cette alimentation permet de convertir l’électricité du réseau en tension nécessaire au fonctionnement des modules LED. Sa puissance, le nombre de circuits, la longueur des câbles et la répartition des modules dépendent notamment des dimensions de l’enseigne, du type d’éclairage et de la configuration des lettres ou du logo.

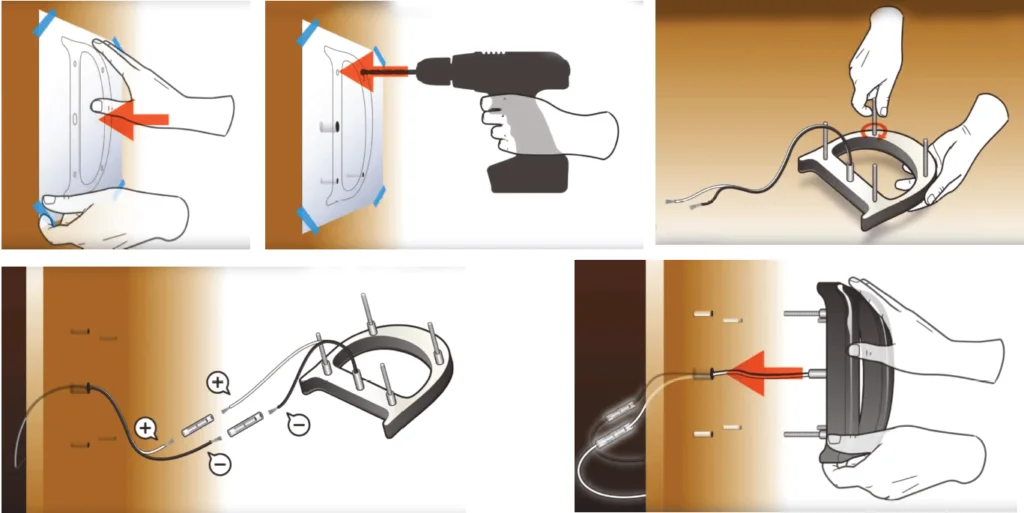

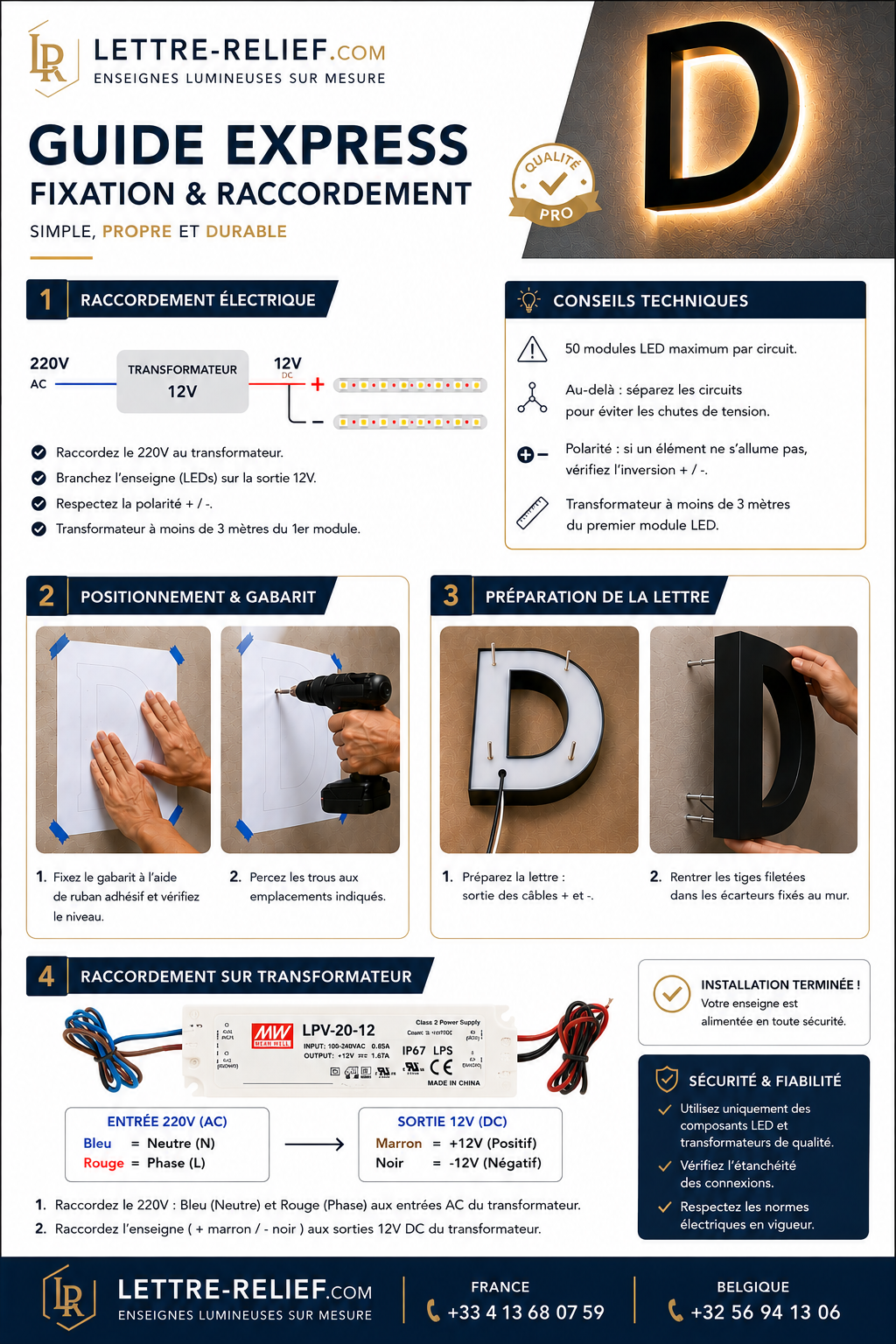

L’exemple ci-dessous présente les principales étapes de fixation et le principe de raccordement d’une enseigne lumineuse LED.
Répartition des circuits LED
Une répartition adaptée des circuits contribue à assurer un éclairage homogène des lettres et du logo. Lorsque l’enseigne comporte plusieurs éléments lumineux, le raccordement peut nécessiter une organisation spécifique afin de répartir correctement l’alimentation.
Le nombre de modules par circuit, la distance entre l’alimentation et les modules, la section des câbles et le positionnement de l’alimentation doivent être adaptés au matériel utilisé et à la configuration de l’enseigne.
Pour chaque projet, il convient de suivre le schéma et les indications techniques communiqués avec l’enseigne.
Éclairage direct ou rétroéclairage
Le type d’éclairage influe sur la conception de l’enseigne, le rendu visuel et la préparation du câblage.

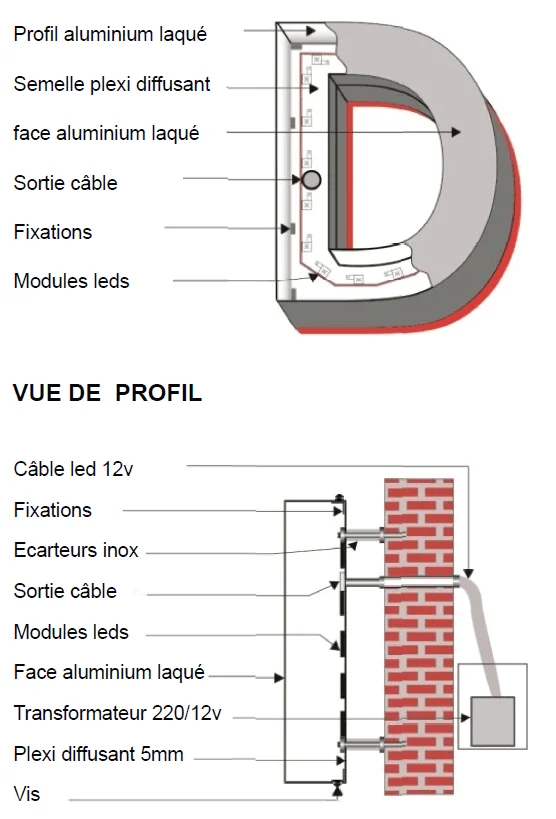

Dans une enseigne à éclairage direct, les modules LED sont intégrés à l’intérieur des lettres afin d’éclairer leur face avant. Cette solution est notamment utilisée lorsque la face de la lettre est conçue dans un matériau diffusant.
Dans une enseigne à rétroéclairage, les modules LED sont placés à l’arrière des lettres ou du logo. La lumière se diffuse sur le support et crée un halo lumineux autour du lettrage.
Les dimensions, la profondeur des lettres, les matériaux, la finition, le support et le résultat recherché participent au choix de l’éclairage.
Fixation des lettres lumineuses
La méthode de fixation doit être choisie en fonction du support et de la configuration de l’enseigne : mur plein, béton, bardage, bois, panneau, paroi creuse ou autre surface.
Les lettres et logos en relief peuvent être installés à l’aide de tiges filetées, de vis, d’entretoises ou d’écarteurs. Les écarteurs sont notamment utilisés pour maintenir une distance régulière entre le support et les lettres rétroéclairées, afin de permettre une diffusion homogène de la lumière à l’arrière.

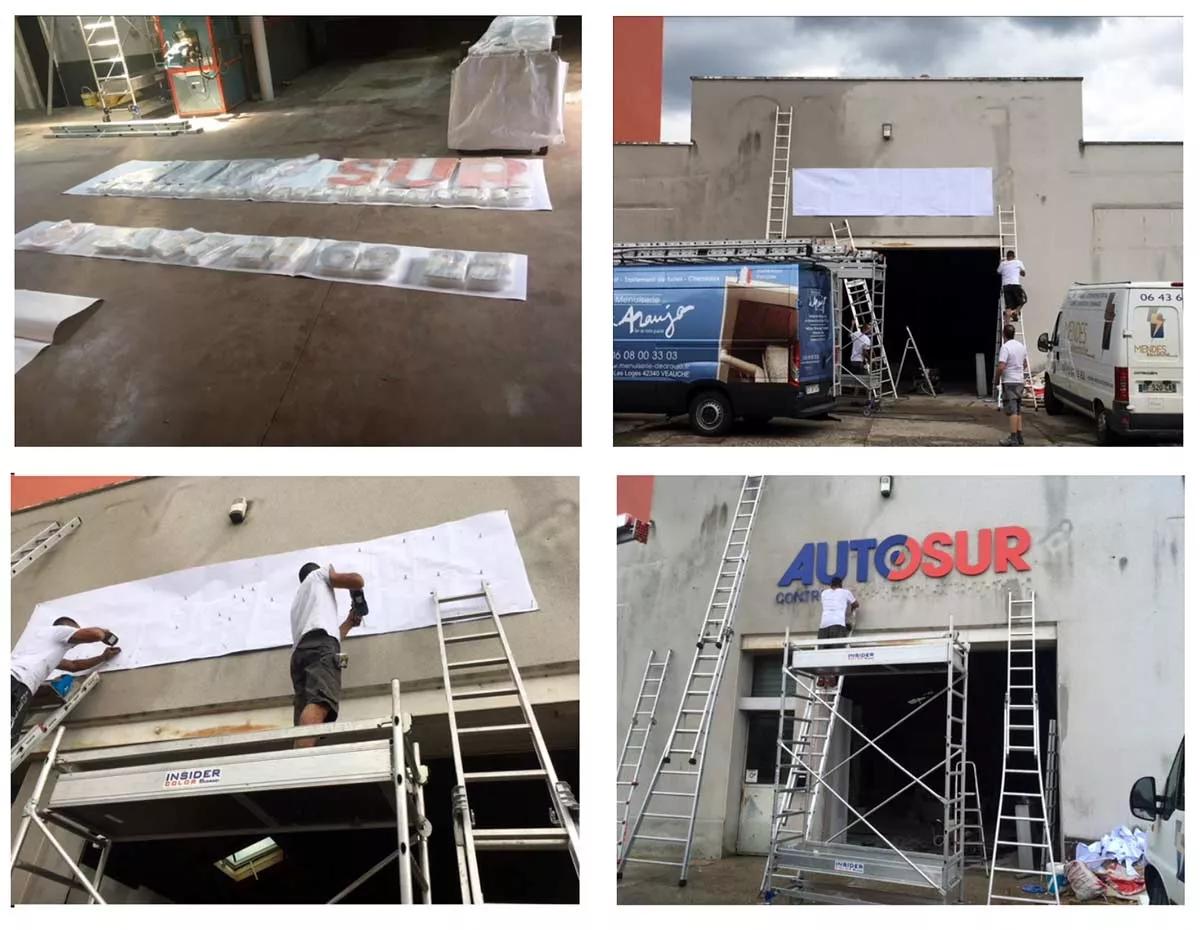

Un gabarit de pose peut être fourni pour repérer l’emplacement des fixations et faciliter l’alignement des lettres ou du logo. Le passage des câbles, l’emplacement de l’alimentation et l’accessibilité de l’installation doivent être prévus avant la pose.
Pour découvrir les principaux systèmes de montage, consultez notre page consacrée aux finitions et fixations pour enseignes en lettres relief.
Préparer l’installation
Avant de lancer la fabrication et la pose, il est utile de préciser :
- le texte, le logo ou le visuel à réaliser ;
- les dimensions souhaitées ;
- les photographies du support et de son environnement ;
- le type d’éclairage envisagé ;
- la matière et la finition choisies ;
- la hauteur d’installation ;
- les contraintes de fixation connues ;
- l’accès disponible pour la pose ;
- les informations électriques disponibles sur le lieu d’installation.
Ces éléments permettent de préparer une solution adaptée au projet, à son support et à l’effet lumineux recherché.
Installation et réglementation

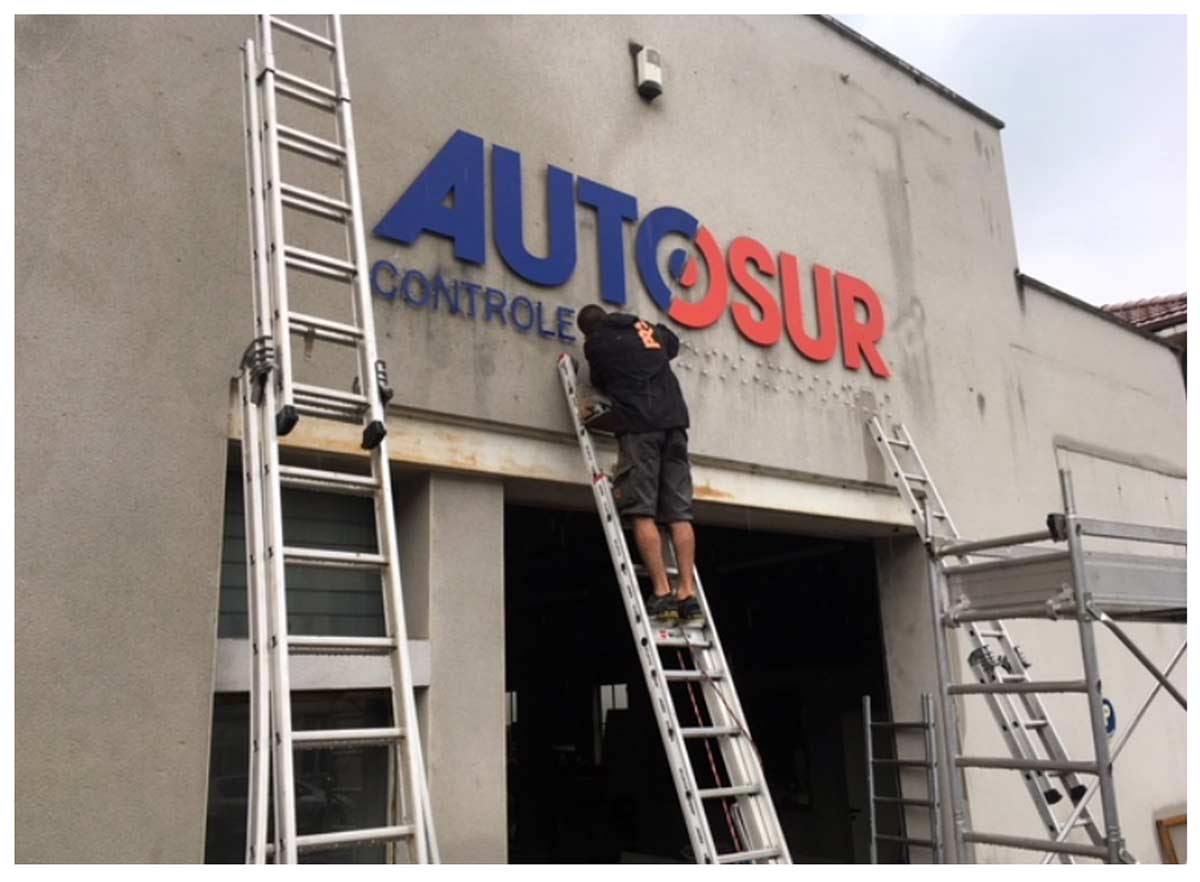

L’installation d’une enseigne doit tenir compte du support, du poids des éléments, de la hauteur de pose, de l’accès au chantier et des éventuelles contraintes locales.
Avant l’installation, vérifiez également si une autorisation est nécessaire auprès de la mairie ou de l’autorité compétente. Les règles applicables peuvent concerner les dimensions, l’emplacement, l’éclairage, la visibilité ou l’intégration de l’enseigne dans son environnement.
Pour en savoir plus, consultez notre guide sur les normes et la réglementation des enseignes lumineuses.
Préparer votre demande de devis
Pour recevoir une proposition adaptée, transmettez-nous les informations dont vous disposez : votre logo, les dimensions, des photos du lieu d’installation, le type d’éclairage souhaité et la matière ou finition envisagée.
Utilisez notre formulaire de devis express pour présenter votre projet. Lettre Relief pourra étudier les possibilités de fabrication et préparer les éléments adaptés à la configuration de votre enseigne.
